车载串联谐振系统以小容量电源输出600kV高压的机制

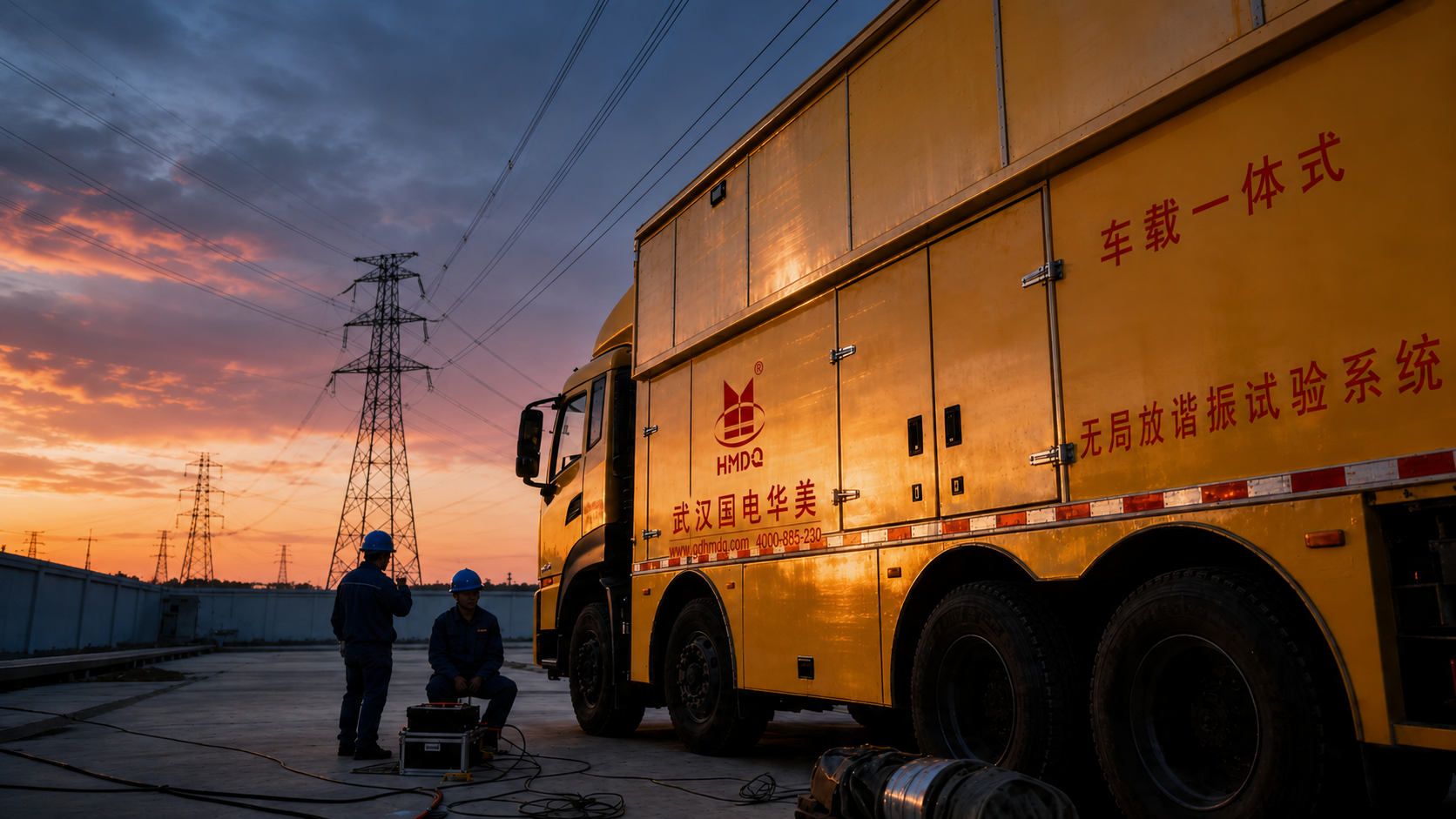

600kVA/600kV无局放车载式集成串联谐振试验系统用于现场大容量容性试品的交流耐压试验。系统利用电抗器电感L与被试品电容C在特定频率下发生串联谐振，以小容量电源输出高电压。

系统由变频电源、励磁变压器、高压谐振电抗器、电容分压器及测量系统组成。变频电源将三相380V工频电流转换成频率可调的正弦波。励磁变压器升高输出电压，为谐振回路提供初始激励。电抗器为储能元件，与被试品电容构成谐振回路。

调节变频电源输出频率，使电抗器感抗与被试品容抗在30Hz至300Hz范围内达到谐振状态。谐振时回路呈纯电阻性、阻抗最小、电流最大。电抗器和试品两端产生远高于输入电压的谐振电压，电压增益等于品质因数Q。

电源功率小的原因在于谐振状态下系统所需电源功率仅为试验容量的1/Q。600kVA试验容量、Q值取60时，电源输入功率仅约10kVA。系统所需电源容量远小于试品容量。

无局放特性通过关键部件设计实现。电抗器、励磁变压器、分压器均采用无局放设计，系统背景局放量极低。谐振回路本身是滤波电路，输出波形为正弦波，畸变率不大于0.5%。试品击穿时电路自动脱谐，电流迅速下降，不扩大故障点。
